Montaj și instalare siguranțe electrice – Protecția esențială a instalației tale

Siguranțele electrice (automate și diferențiale) sunt componente critice care te apără de scurtcircuite, suprasarcină și risc de incendiu. Fie că adaugi circuite noi sau înlocuiești siguranțe vechi, montajul corect al acestora în tabloul electric este vital pentru siguranța casei sau firmei tale.

Pe TargulDeMesteri.ro, găsești rapid electricieni autorizați și firme specializate în montaj și instalare siguranțe electrice, care respectă toate normele în vigoare și lucrează cu echipamente de calitate.

🛠️ Ce presupune montajul siguranțelor electrice?

• selectarea și dimensionarea corectă a siguranțelor automate (MCB) și diferențiale (RCD) pentru fiecare circuit

• configurarea și etichetarea clară în tabloul electric

• conectarea fiabilă a firelor de fază, nul și împământare la bornele potrivite

• testarea fiecărei protecții cu aparatură specializată pentru a verifica funcționarea la suprasarcină și eventuale defecțiuni

• înlocuirea sigurantelor vechi sau uzate cu modele noi, conform standardelor actuale

• siguranțe automate MCB pentru iluminat, prize, electrocasnice mari

• protector diferențial RCD/RCBO pentru protecție la electrocutare

• siguranțe de protecție la suprasarcină și la supratensiune

• module de protecție pentru panouri solare sau generatoare

👷‍♂️ De ce să alegi un electrician autorizat?

• neprotecția corectă a circuitelor și riscul de incendiu

• dispariția curentului în momente critice

• funcționarea incorectă a tabloului electric

• respectarea legislației și normelor de siguranță (IEC, IEE)

• testare profesională și garanție pentru echipamente și lucrare

• instalare executată curat, organizat și cu documentație tehnică

🔍 Cum te ajută TargulDeMesteri.ro?

Montajul siguranțelor electrice este o operațiune tehnică ce implică lucrul cu rețeaua electrică a locuinței și are un rol crucial în siguranța instalației, a aparatelor electrice și, cel mai important, a persoanelor. Siguranțele sunt dispozitive de protecție esențiale care întrerup automat circuitul electric în cazul unei suprasarcini (prea mulți consumatori conectați la un circuit) sau al unui scurtcircuit (un contact direct între fază și nul sau fază și împământare).

De ce este crucial montajul corect al siguranțelor?

• Prevenirea incendiilor: O suprasarcină sau un scurtcircuit pot duce la supraîncălzirea cablurilor și la incendii. Siguranța întrerupe curentul înainte ca acest lucru să se întâmple.
• Protecția echipamentelor: Aparatele electrice pot fi deteriorate iremediabil de fluctuațiile de curent sau de scurtcircuite.
• Protecția împotriva electrocutării: Deși siguranțele automate (MCB) nu oferă protecție directă la electrocutare (acest rol revine siguranțelor diferențiale/RCD), ele contribuie la siguranța generală a instalației.
• Funcționalitatea instalației: O siguranță dimensionată corect asigură că instalația funcționează optim, fără declanșări nejustificate.

Tipuri de Siguranțe Electrice

1. Siguranțe Automate (MCB - Miniature Circuit Breaker):

• Funcție: Protejează împotriva suprasarcinii (atunci când curentul depășește valoarea nominală pentru o perioadă) și a scurtcircuitului (o creștere bruscă și foarte mare a curentului).
• Caracteristici: Sunt reutilizabile (se pot rearma manual), se montează pe șină DIN în tabloul electric.
• Amperaj (curent nominal): Se aleg în funcție de consumatorii și secțiunea cablului din circuit:
• 10A: de obicei pentru circuitele de iluminat (cabluri de 1.5 mm2).
• 16A: de obicei pentru circuitele de prize generale (cabluri de 2.5 mm2).
• 20A, 25A, 32A etc.: pentru consumatori mari individuali (mașină de spălat, aer condiționat, centrală termică, etc.) și cu secțiuni de cablu mai mari.

• Curbe de declanșare (B, C, D): Indică viteza de declanșare la scurtcircuit. Pentru instalații rezidențiale, cel mai des se folosește curba C.

1. Siguranțe Diferențiale (RCD - Residual Current Device / RCCB - Residual Current Circuit Breaker):

• Funcție: Protejează împotriva electrocutării prin detectarea curenților de scurgere (când o parte din curent scapă din circuit, de exemplu, printr-o persoană). De asemenea, oferă protecție la incendiu dacă scurgerea de curent este mare.
• Sensibilitate (curent de declanșare):
• 30mA: Protecție personală, obligatorii în băi, bucătării și pentru circuitele de prize exterioare.
• 300mA: Protecție la incendiu, pot fi folosite ca diferențial general.

• Amperaj: Se alege un amperaj nominal mai mare sau egal cu cel al siguranței automate pe care o protejează.
• Tipuri (AC, A, F, B): Indică tipul de curenți de scurgere pe care îi detectează. Tipul A este cel mai utilizat pentru aplicații rezidențiale.

Materiale și Unelte Necesare

• Siguranțe automate (MCB) și/sau diferențiale (RCD) de tipul și amperajul necesar.
• Tablou electric (dacă nu este deja montat).
• Șurubelnițe izolate (drepte, în cruce).
• Clește izolat (pentru tăiat, dezizolat fire).
• Tester de tensiune (creion de tensiune sau multimetru): ABSOLUT CRUCIAL pentru siguranță!
• Bandă izolatoare electrică sau conectori rapizi (Wago).
• Mănuși de protecție dielectrice, ochelari de protecție.
• Pieptene de alimentare (bară de cupru tip pieptene): Pentru conectarea mai multor siguranțe.
• Cabluri electrice (conductoare) cu secțiune adecvată, pentru legăturile interne ale tabloului (dacă nu se folosește pieptene).

Etapele Montajului Siguranțelor Electrice (Într-un Tablou Existent)

1. Măsuri de Siguranță Esențiale (Obligatoriu!)

• Oprește alimentarea cu energie electrică! Mergi la tabloul electric principal al locuinței și oprește siguranța generală. Dacă schimbi siguranța generală, oprește alimentarea de la stâlpul de branșament sau de la contor, dacă este posibil și sigur.
• Verifică lipsa tensiunii! Folosește testerul de tensiune (creionul de tensiune sau multimetrul) pentru a te asigura că nu mai există curent electric în tabloul electric. Verifică pe barele de alimentare, pe firele ce vin în siguranțe și pe cele ce pleacă spre circuite. Acesta este cel mai important pas!

2. Pregătirea Tabloului și a Conductorilor

• Deschide tabloul: Îndepărtează capacul de protecție al tabloului.
• Asigură spațiul: Dacă adaugi siguranțe noi, asigură-te că există suficient spațiu pe șina DIN.
• Pregătește conductorii: Identifică firele circuitului pe care îl vei proteja. Dezizolează capetele firelor (aproximativ 1-1.5 cm), asigurându-te că secțiunea de cupru este suficientă pentru a face contact complet în borna siguranței.

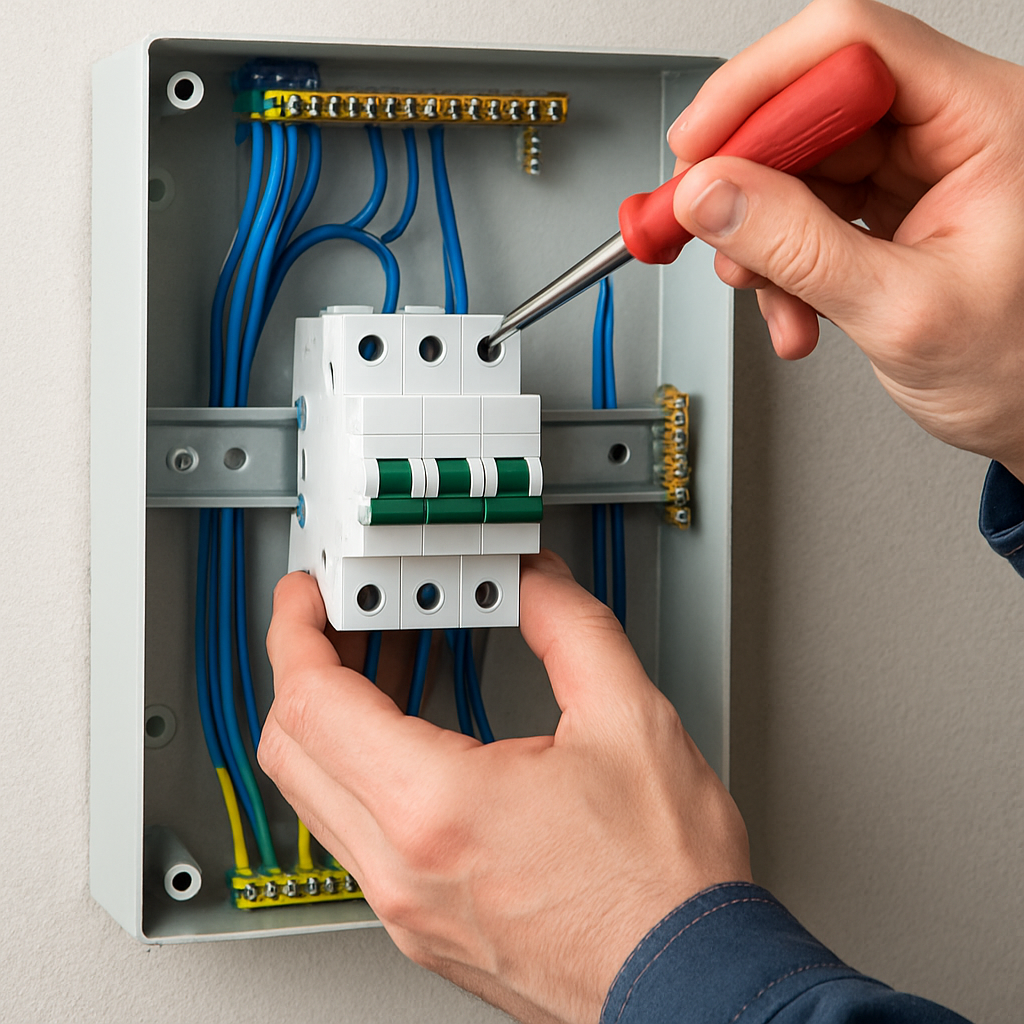

3. Montajul Siguranțelor pe Șina DIN

• Fixare: Apasă siguranța de sus pe șina DIN și apoi împinge-o în jos până se fixează cu un "clic". Asigură-te că este stabilă.

4. Conectarea Conductorilor Electrice

• Conectarea Fazelor (L):
• Alimentare generală: Firul de fază principal care vine de la contor/branșament se conectează la borna de intrare (superioară) a disjunctorului general.
• Alimentare siguranțe individuale: Din borna de ieșire (inferioară) a disjunctorului general (sau a siguranței diferențiale generale), faza se distribuie la bornele de intrare (superioare) ale fiecărei siguranțe automate (MCB) individuale. Cel mai simplu și profesional mod este utilizarea unui pieptene de alimentare.
• Către circuite: Firul de fază al fiecărui circuit final (lumină, priză) se conectează la borna de ieșire (inferioară) a siguranței automate corespunzătoare.

• Conectarea Nulului (N):
• Alimentare generală: Firul de nul principal se conectează, de obicei, la borna de intrare a siguranței diferențiale (dacă există) sau direct la bara de nul a tabloului.
• Către circuite: Firul de nul al fiecărui circuit final se conectează la bara de nul a tabloului.

• Conectarea Împământării (PE):
• Firul de împământare principal (care vine de la priza de împământare) se conectează la bara de împământare a tabloului.
• Firul de împământare al fiecărui circuit final se conectează la aceeași bara de împământare.

5. Securizarea Conexiunilor

• Strângere: Toate șuruburile bornelor trebuie strânse foarte bine cu o șurubelniță izolată. O conexiune slabă poate duce la supraîncălzire și la riscuri de incendiu.
• Verificare: Trage ușor de fiecare fir pentru a te asigura că sunt bine fixate în borne și că nu pot ieși.
• Organizare: Aranjează firele în tablou într-un mod ordonat și estetic, folosind coliere sau cleme, pentru a facilita viitoarele intervenții.

6. Montajul Capacului și Etichetarea

• Odată ce toate conexiunile sunt verificate și securizate, montează capacele de protecție și ușa tabloului.
• Etichetează clar și lizibil fiecare siguranță cu circuitul pe care îl protejează (ex: "Lumină Bucătărie", "Prize Dormitor 1", "Mașină Spălat", "AC Living"). Aceasta este esențial pentru siguranță și pentru o intervenție rapidă în caz de necesitate.

7. Testare și Punere în Funcțiune (De către Electrician Autorizat)

• Măsurători: Electricianul va efectua măsurători de continuitate, rezistență de izolație, rezistență de împământare și va testa funcționarea disjunctoarelor diferențiale (butonul "Test").
• Reconectarea alimentării: Se restabilește alimentarea electrică generală.
• Verificare Tensiune: Se verifică tensiunea în circuite.
• Funcționalitate: Se testează funcționalitatea fiecărui circuit în parte.

De Ce Este Obligatoriu un Electrician Autorizat ANRE?

• Riscuri majore: Lucrul cu tabloul electric este extrem de periculos pentru oricine nu are pregătirea necesară. O greșeală poate duce la electrocutare mortală, incendiu sau la deteriorarea ireparabilă a instalației electrice și a aparatelor.
• Legislație și Norme: În România, normele tehnice (ex: Normativul I7) impun ca lucrările de instalații electrice să fie executate de personal calificat și autorizat de ANRE (Autoritatea Națională de Reglementare în Energie).
• Cunoștințe Specializate: Un electrician autorizat cunoaște schemele de conexiuni, amperajele și tipurile de siguranțe potrivite pentru fiecare circuit, dimensionarea corectă a cablurilor și metodele de protecție la electrocutare.
• Echipament profesional: Un electrician are la dispoziție echipamente de măsură și protecție specifice, care asigură siguranța și calitatea lucrării.
• Garanție și Conformitate: Lucrarea executată de un profesionist va fi conformă cu standardele și, adesea, va beneficia de garanție. De asemenea, asigurările de locuință pot solicita dovada că instalația electrică a fost verificată sau modificată de un specialist.

Nu încercați niciodată să montați sau să interveniți în tabloul electric și la siguranțe fără a fi un electrician autorizat! Siguranța dumneavoastră și a familiei dumneavoastră este cea mai importantă!
