Montaj priză trifazică 380V – Putere și siguranță pentru echipamente de mare consum

Ai nevoie de alimentare pentru echipamente industriale, utilaje, aeroterme, aparate de sudură sau alte consumatoare mari? O priză trifazică 380V, montată corect, îți oferă distribuție echilibrată de curent și siguranță maximă în exploatare.

Pe TargulDeMesteri.ro, găsești rapid electricieni autorizați ANRE și firme specializate în montaj de prize trifazice, pentru lucrări legale, sigure și durabile.

🛠️ Ce presupune montajul unei prize trifazice?

• verificarea disponibilității curentului trifazic la locație

• alegerea corectă a tipului de priză (16A, 32A, 63A, IP44/IP67) în funcție de consumator

• instalarea circuitului separat din tablou (cu siguranță automată și diferențială)

• racordarea firelor fază-fază-fază-nul-împământare în mod sigur și etichetat

• testarea prizei cu echipament profesional pentru siguranță și tensiune

• garaje, ateliere, hale industriale

• spații comerciale cu consum ridicat de energie

• montaj pe șantier, panouri de distribuție mobile

• echipamente trifazate casnice (cuptoare, pompe, aeroterme)

⚠️ De ce este important să apelezi la un electrician autorizat?

• șocuri electrice, suprasarcină sau incendii

• arderea aparatelor electrice

• distribuție dezechilibrată pe faze

• calcularea corectă a consumului pe faze

• alegerea cablului și protecției corespunzătoare

• conectare legală și sigură

• posibilitatea eliberării procesului-verbal de verificare

🔍 Cum te ajută TargulDeMesteri.ro?

Montajul unei prize trifazice de 380V (sau 400V, cum este standardul actual în România) este o lucrare electrică de o complexitate și un risc considerabil mai mare decât instalarea unei prize monofazice. Această priză este destinată alimentării echipamentelor cu consum mare de energie, cum ar fi utilaje industriale mici, mașini de sudură profesionale, pompe de mare putere sau echipamente de încălzire.

Când ai nevoie de o priză trifazică (380V/400V)?

• Deții echipamente sau utilaje care necesită alimentare trifazică. Verifică specificațiile tehnice ale aparatului tău.
• Ai un branșament trifazic la rețeaua electrică. Dacă ai doar un branșament monofazic, nu poți instala o priză trifazică fără o modificare majoră a racordării la rețea (lucrare realizată de operatorul de distribuție).
• Capacitatea instalației tale electrice permite adăugarea unei sarcini trifazice. Un electrician va evalua dacă tabloul tău electric și cablurile principale sunt dimensionate corespunzător.

Componentele esențiale și cerințe pentru montajul unei prize trifazice

1. Branșament Trifazic Existent: Este condiția prealabilă fundamentală. Instalația electrică a imobilului trebuie să fie alimentată cu trei faze (L1, L2, L3), un conductor de nul (N) și un conductor de protecție (PE).
2. Tablou Electric Trifazic: Tabloul principal trebuie să fie dimensionat pentru alimentare trifazică și să conțină:

• Disjunctor general trifazic: O siguranță automată principală, tripolară (3P), care întrerupe simultan toate cele trei faze.
• Siguranță diferențială trifazică (RCD/RCCB 4P): Protecție obligatorie împotriva electrocutării și a curenților de scurgere. Aceasta este o componentă esențială de siguranță pentru instalațiile trifazice.
• Siguranță automată trifazică (MCB 3P): Specifică circuitului prizei de 380V, dimensionată la curentul nominal al prizei și cablului.
• Bare de nul și împământare: Pentru o distribuție corectă a conductoarelor.

1. Cabluri Electrice:

• Cablul care alimentează priza trifazică trebuie să fie un cablu cu 5 conductoare (3 faze + nul + împământare) și să aibă o secțiune transversală adecvată (ex: 2.5 mm², 4 mm², 6 mm² sau mai mult), calculată în funcție de puterea consumatorului și lungimea traseului. Un electrician va efectua acest calcul.

1. Priză Trifazică Industrială: Aceasta este diferită de o priză normală, având 4 sau 5 pini (3P+N+PE sau 3P+PE, în funcție de standard și necesitate) și un grad de protecție (IP) adecvat mediului (ex: IP44, IP67 pentru exterior/zone umede).
2. Doză de aparat: O doză robustă, adecvată prizei industriale, pentru montaj aparent sau îngropat.
3. Instalație de Împământare Funcțională: O împământare eficientă și verificată este absolut critică pentru siguranța unei instalații trifazice.

Etapele Montajului și Instalării Prizei Trifazice (Generalități)

1. Planificare și Proiectare

• Evaluare profesională: Un electrician autorizat va evalua instalația existentă, va verifica disponibilitatea unui branșament trifazic și va calcula necesarul de putere.
• Dimensionare corectă: Se dimensionează cablul, siguranțele și diferențialele în funcție de consumatorul trifazic.
• Alegerea prizei: Se alege priza potrivită ca tip, grad de protecție (IP) și curent nominal.
• Traseul cablurilor: Se stabilește traseul optim și sigur pentru cablul trifazic.

2. Măsuri de Siguranță Esențiale (De către electrician!)

• Deconectarea totală a alimentării: Electricianul va întrerupe alimentarea electrică generală a imobilului de la tabloul principal și, dacă este necesar, chiar de la branșament.
• Verificarea lipsei tensiunii: Cu ajutorul unui multimetru sau a unui detector de tensiune, electricianul se va asigura că nu există curent în niciunul dintre conductoarele cu care urmează să lucreze.
• Echipament de protecție: Electricianul va folosi echipament de protecție individuală (mănuși dielectrice, ochelari de protecție, încălțăminte izolantă).

3. Pregătirea Tabloului Electric

• Montajul siguranțelor: Se montează siguranța automată trifazică (MCB 3P) și siguranța diferențială trifazică (RCD/RCCB 4P) pe șina DIN din tabloul electric.
• Conectarea la bare: Se conectează conductorii de fază (L1, L2, L3) de la disjunctorul general la siguranța diferențială, apoi la siguranța MCB dedicată prizei. Conductorul de nul (N) se conectează la bara de nul și, dacă este cazul, la RCD. Conductorul de împământare (PE) se conectează la bara de împământare.

4. Pozarea Cablului Trifazic

• Cablul cu 5 conductoare se pozează pe traseul stabilit, respectând normele (în tuburi de protecție, prin șanțuri în perete, în paturi de cabluri etc.).

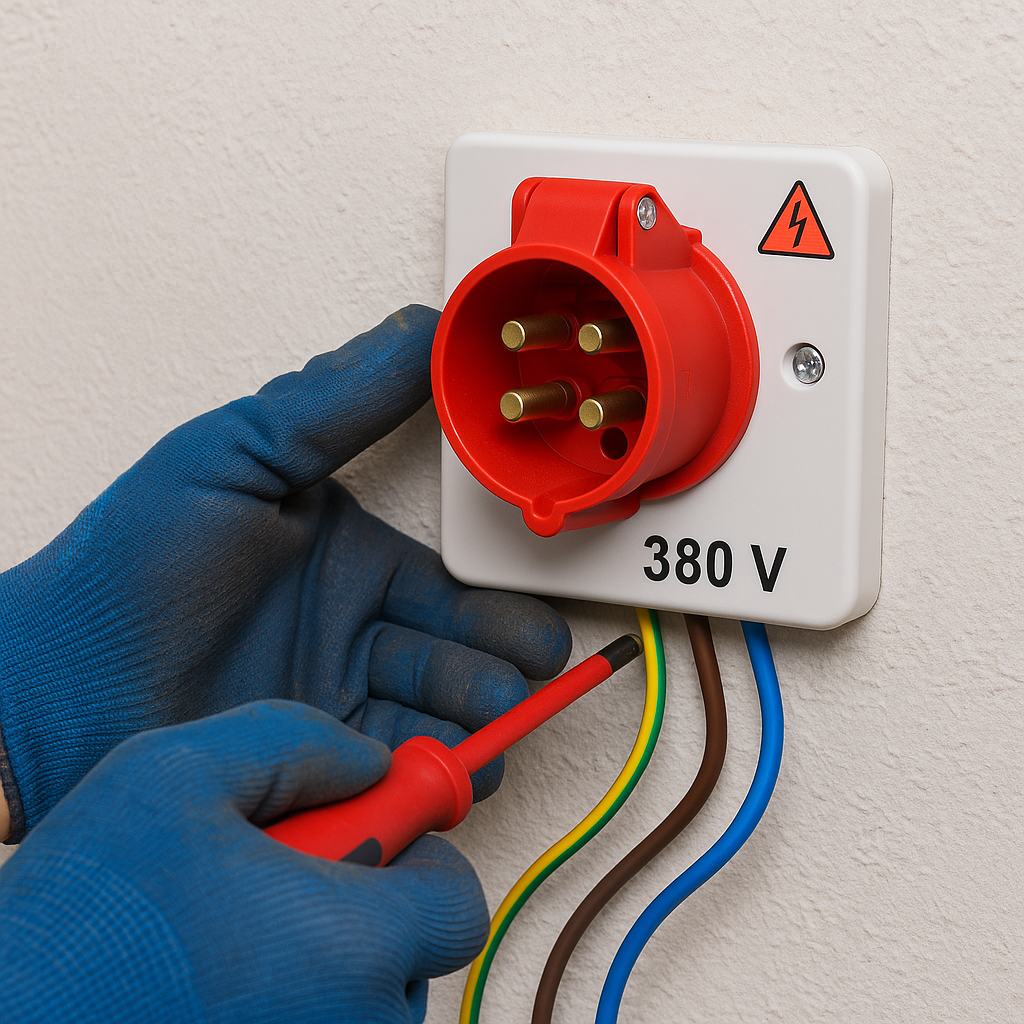

5. Montajul Dozei și a Prizei Trifazice

• Fixarea dozei: Se montează doza de aparat în locația finală, asigurându-se că este solid fixată (fie îngropată, fie aparentă).
• Conectarea firelor la priză: Aceasta este o etapă crucială pentru siguranță și funcționare corectă:
• Împământarea (PE): Conductorul galben-verde se conectează la borna de împământare a prizei (marcată cu simbolul specific ≡⊥). Acesta este primul fir care se conectează și ultimul care se deconectează!
• Nulul (N): Conductorul albastru se conectează la borna de nul a prizei (marcată cu "N").
• Fazele (L1, L2, L3): Conductorii de fază (maro, negru, gri sau alte culori conform standardului) se conectează la bornele fazelor, respectând ordinea specifică a prizei și a echipamentului (dacă este cazul).

• Strângerea bornelor: Toate conexiunile trebuie strânse foarte ferm pentru a asigura un contact electric perfect și a preveni supraîncălzirea.
• Fixarea prizei: Se fixează mecanismul prizei în doză și se montează capacul și sistemul de închidere/blocare.

6. Verificări și Testări Finale (De către electrician!)

• Măsurători: Electricianul va efectua măsurători de continuitate a circuitului, rezistență de izolație, funcționalitatea diferențialei și verificarea tensiunilor între faze și între faze și nul (L1-L2=400V, L1-N=230V etc.) pentru a confirma că conexiunile sunt corecte.
• Verificarea succesiunii fazelor: Unele echipamente trifazice sunt sensibile la ordinea fazelor; electricianul va verifica și, dacă este necesar, va corecta succesiunea.
• Punerea sub tensiune: Se restabilește alimentarea electrică generală.
• Test de funcționare: Se testează priza cu un echipament special sau cu consumatorul final (dacă este disponibil).

De Ce Este Obligatoriu un Electrician Autorizat ANRE?

• Riscuri vitale: Tensiunea de 380V/400V este extrem de periculoasă. Orice eroare poate fi fatală.
• Cunoștințe specializate: Un electrician autorizat în instalații trifazice are cunoștințele tehnice aprofundate despre circuitele trifazice, echilibrarea fazelor, dimensionarea corectă a protecțiilor și cablurilor.
• Instrumente profesionale: Dispun de echipamente de măsură (multimetru, clește ampermetric, testere de izolație, testere RCD) pentru a asigura siguranța și conformitatea.
• Respectarea normativelor: Respectă cu strictețe normele în vigoare (Normativul I7), asigurând o instalație legală și sigură.
• Certificare și Garanție: Un electrician autorizat va putea emite un buletin de verificare PRAM (pentru instalațiile noi sau modificate), document esențial pentru siguranță și pentru asigurări.
