Montaj și instalare împământare electrică – Protecția vitală a oricărei instalații electrice

Un sistem de împământare bine executat este esențial pentru siguranța instalației electrice. Acesta protejează împotriva electrocutărilor, scurtcircuitelor și descărcărilor electrice, asigurând funcționarea corectă a siguranțelor și întrerupătoarelor diferențiale.

Pe TargulDeMesteri.ro, găsești electricieni autorizați ANRE și firme specializate în montaj împământare electrică, pentru lucrări conforme, sigure și certificate.

🛠️ Ce presupune un montaj profesionist al sistemului de împământare?

• forare sau săparea unei prize de pământ (cu țăruși metalici sau electrozi)

• conectarea firului de împământare la tablou sau prizele instalației

• folosirea de material conductiv: țăruș zincat sau bară de cupru

• verificarea rezistenței prizei de pământ (sub 4 ohmi, ideal)

• certificare cu aparat de măsură omologat (în cazul branșării la rețea)

• împământări pentru locuințe individuale

• împământare tablou electric sau prize cu contact de protecție

• împământare pentru panouri solare, echipamente industriale sau generatoare

• sisteme cu împământare în buclă închisă sau radială

⚠️ De ce este important să apelezi la un electrician autorizat?

• electrocutare gravă sau fatală

• scurtcircuit și incendii

• defectarea aparatelor electrice

• imposibilitatea obținerii avizului de racordare de la furnizor

• montaj legal și certificat

• testare profesională și raport de măsurători

• lucrări durabile, sigure și conforme standardelor în vigoare (SR EN 62305, SR HD 60364)

🔍 Cum funcționează TargulDeMesteri.ro?

Montajul unei instalații de împământare electrice este una dintre cele mai critice componente ale oricărui sistem electric, având un rol fundamental în siguranța persoanelor și a echipamentelor. Prin împământare, orice curent electric de defect (ex: un scurtcircuit între fază și o carcasă metalică a unui aparat) este dirijat în siguranță către pământ, prevenind electrocutarea și incendiile.

De Ce Este Împământarea Esențială?

• Protecția împotriva electrocutării: În cazul unui defect de izolație, o carcasă metalică a unui aparat ar putea deveni sub tensiune. Prin împământare, acest curent de scurgere este deviat către pământ, declanșând rapid un dispozitiv de protecție (siguranța diferențială - RCD), care întrerupe alimentarea cu energie electrică.
• Protecția echipamentelor: Împământarea stabilizează tensiunea și protejează aparatele sensibile la fluctuațiile de curent sau la supratensiuni (ex: descărcări atmosferice).
• Prevenirea incendiilor: Curenții de defect pot genera căldură excesivă. Împământarea ajută la disiparea rapidă a acestora, reducând riscul de incendiu.
• Funcționarea corectă a sistemelor de protecție: Dispozitivele de protecție, precum siguranțele diferențiale, se bazează pe existența unei împământări funcționale pentru a detecta și a acționa în cazul curenților de defect.
• Conformitate legală: Normativele românești (în special Normativul I7 pentru instalații electrice aferente clădirilor) impun existența și verificarea periodică a instalației de împământare.

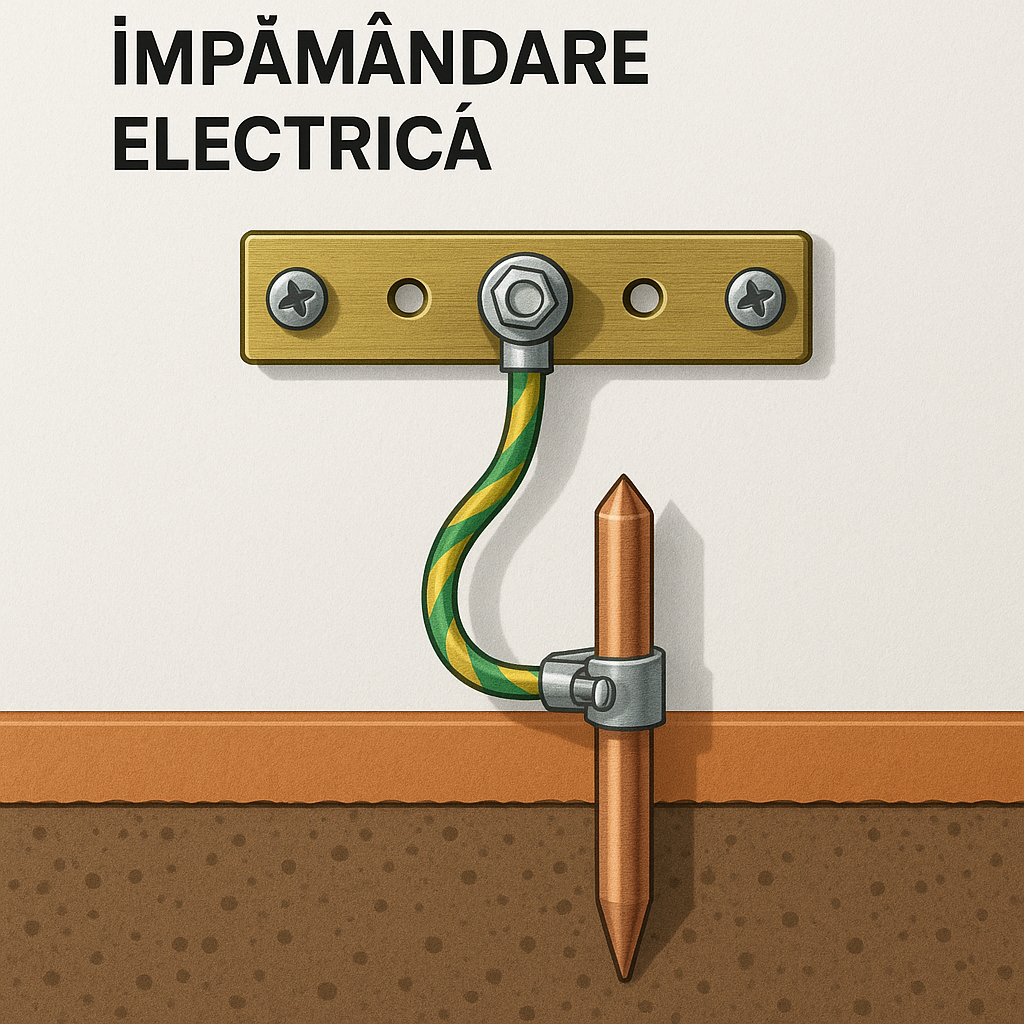

Componentele unei Instalații de Împământare

1. Priza de pământ (Electrodul de împământare): Reprezintă partea principală a sistemului care realizează contactul electric cu solul. Poate fi:

• Naturală: Folosește elemente metalice natural îngropate în pământ (ex: armătura fundației unei clădiri, conducte metalice de apă, dacă sunt conforme și verificate).
• Artificială: Realizată prin introducerea în sol a unor elemente metalice special concepute, cum ar fi:
• Electrozi verticali (țaruși): Tije metalice (oțel zincat, cupru sau oțel cupru) bătute vertical în pământ, cu o lungime de 1.5 - 3 metri sau chiar mai mult, uneori prelungite prin cuplare.
• Platbandă: Bandă metalică (oțel zincat) îngropată orizontal într-un șanț.
• Plăci metalice: Plăci de oțel zincat sau cupru îngropate vertical în sol.

• Configurație: Priza de pământ poate fi realizată dintr-un singur electrod sau dintr-un ansamblu de electrozi interconectați (în linie, în triunghi, în rețea) pentru a asigura o rezistență de dispersie cât mai mică.

1. Conductorul de coborâre: Conectează priza de pământ la bara de egalizare a potențialelor din tabloul electric. De obicei, este din platbandă zincată sau conductor rotund de oțel zincat.
2. Bară de egalizare a potențialelor (BEP) / Bornă principală de legare la pământ: O bară metalică, de obicei din cupru, montată în tabloul electric sau într-o cutie specială, la care se conectează:

• Conductorul de coborâre de la priza de pământ.
• Conductorul de protecție principal (PE) al instalației electrice (care alimentează tabloul).
• Conductorii de egalizare a potențialelor pentru toate elementele metalice mari din clădire (conducte de apă, gaz, structuri metalice, cadre de uși/ferestre etc.).
• Conductorii de protecție (PE) ai tuturor circuitelor din clădire.

Etapele Montajului unei Instalații de Împământare (Generalități)

1. Proiectarea și Alegerea Tipului de Priză de Pământ

• Studii de sol: Ideal, se efectuează un studiu geo-electric pentru a determina rezistivitatea solului, care influențează direct eficiența împământării. Pe baza acestuia, electricianul va dimensiona corect priza de pământ (număr, lungime, tip de electrozi).
• Cerințe de rezistență: Normativele (I7) impun valori maxime ale rezistenței de dispersie a prizei de pământ:
• Maxim 4 Ohm: pentru instalațiile de protecție împotriva șocurilor electrice (majoritatea aplicațiilor rezidențiale).
• Maxim 1 Ohm: dacă este comună cu priza de pământ pentru instalația de protecție împotriva trăsnetelor (paratrasnet).
• Maxim 10 Ohm: dacă este folosită doar pentru protecția împotriva trăsnetului.

• Alegerea materialelor: Se aleg tipul și numărul de electrozi (țaruși, platbandă, plăci), conductorul de coborâre și bara de egalizare a potențialelor.

2. Execuția Prizei de Pământ (Partea subterană)

• Alegerea locației: Priza de pământ se amplasează într-o zonă umedă, ferită de trafic intens, la o distanță sigură de fundația clădirii și de alte utilități subterane.
• Forarea/Bătutul electrozilor:
• Pentru țaruși: Se bat vertical în pământ la adâncimea specificată (ex: 1.5 - 3 metri), folosind un ciocan pneumatic sau manual. Dacă sunt mai mulți, se respectă o distanță minimă între ei (de obicei egală cu lungimea lor).
• Pentru platbandă: Se sapă un șanț de adâncime suficientă (minim 0.8 metri, de obicei 1 metru) și se îngroapă platbanda orizontal, conectată la electrozi verticali dacă este necesar.

• Conectarea electrozilor: Toți electrozii se conectează între ei prin sudură (sudură exotermă pentru cupru, sudură electrică pentru oțel zincat) sau cleme speciale de conexiune, formând un ansamblu unitar. Această conexiune trebuie să fie rezistentă mecanic și electric.
• Realizarea căminului de vizitare: În punctul de unde pleacă conductorul de coborâre, se realizează un cămin de vizitare (de plastic sau beton, cu capac), care permite accesul pentru măsurători periodice ale rezistenței de dispersie și pentru deconectarea prizei de pământ de restul instalației (în scop de verificare).

3. Montajul Conductorului de Coborâre

• Traseul: Conductorul de coborâre (platbandă sau sârmă rotundă) se montează de la priza de pământ până la tabloul electric principal. Se fixează pe perete sau pe structura clădirii cu cleme de susținere, evitând trasee lungi și coturi ascuțite.
• Conexiuni: Se realizează conexiuni sigure (prin sudură sau cleme de strângere) la priza de pământ și la bara de egalizare a potențialelor din tablou.

4. Montajul Barei de Egalizare a Potențialelor (BEP) și a Conductorilor de Protecție

• Fixare: Bara de egalizare a potențialelor se montează în interiorul tabloului electric sau într-o cutie separată, accesibilă.
• Conectarea conductorilor: La BEP se conectează:
• Conductorul de coborâre de la priza de pământ.
• Conductorul de protecție principal (galben-verde) care vine de la firida de branșament.
• Toți conductorii de protecție (galben-verde) ai circuitelor finale (prize, corpuri de iluminat, aparate fixe etc.).
• Conductorii de egalizare a potențialelor pentru elementele metalice mari (conducte apă, gaz, structuri metalice).

5. Măsurători și Verificări (Obligatorii!)

• Măsurarea rezistenței de dispersie: Electricianul va utiliza un prizometru (aparat special) pentru a măsura rezistența prizei de pământ. Aceasta este cea mai importantă verificare și trebuie să se încadreze în limitele normative. Dacă valoarea este prea mare, se adaugă electrozi sau se tratează solul (cu substanțe higroscopice, dacă este permis și necesar).
• Verificări PRAM: Se efectuează o serie de verificări periodice (măsurarea continuității conductorului de protecție, a rezistenței de izolație etc.) și se eliberează un buletin PRAM, care atestă conformitatea instalației de împământare.

Costuri și Durată (Estimări)

• Costul manoperei: Variază semnificativ în funcție de complexitate, tipul solului, numărul de electrozi și zona geografică. Pentru o priză de pământ standard (fără studiu geo-electric avansat), prețurile pot începe de la 450-750 RON pentru manoperă, la care se adaugă materialele și costurile de verificare PRAM (aproximativ 300-550 RON pentru o verificare).
• Costul materialelor: Electrozii (țarușii) de împământare pot costa de la 50-100 RON/bucată (oțel zincat) până la câteva sute de RON (cupru sau sisteme modulare). Platbanda zincată se vinde la kilogram/metru și poate ajunge la 300-500 RON/rola.
• Durata: Realizarea propriu-zisă a prizei de pământ poate dura de la câteva ore la o zi, în funcție de numărul de electrozi și de dificultatea solului. Verificările și emiterea buletinului PRAM durează, de obicei, încă o zi.

De Ce Este Crucial Să Apelați la un Electrician Autorizat ANRE?

• Siguranță Maximă: Lucrările la împământare implică riscuri mari și necesită cunoștințe specifice pentru a evita electrocutarea și pentru a asigura o protecție reală.
• Conformitate Legală: Doar un electrician autorizat ANRE are dreptul să execute și să certifice o instalație de împământare, eliberând buletinul PRAM, document necesar și obligatoriu pentru orice instalație electrică nouă sau modificată.
• Calcul și Dimensionare Corectă: Un electrician va ști cum să dimensioneze priza de pământ în funcție de tipul solului, de necesarul de protecție și de cerințele normative.
• Echipament Specializat: Măsurarea rezistenței de dispersie necesită un prizometru profesional, iar interpretarea rezultatelor este crucială.
• Evitarea Problemelor Ulterioare: O împământare incorectă poate duce la defectarea aparatelor, la declanșări nejustificate ale protecțiilor sau, cel mai grav, la accidente grave.
